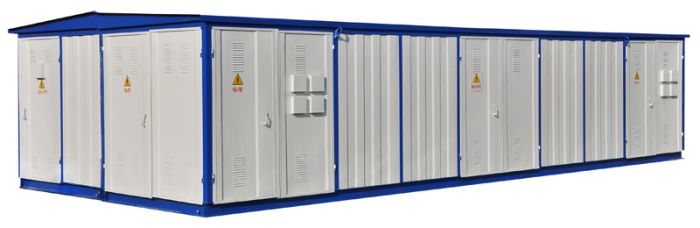

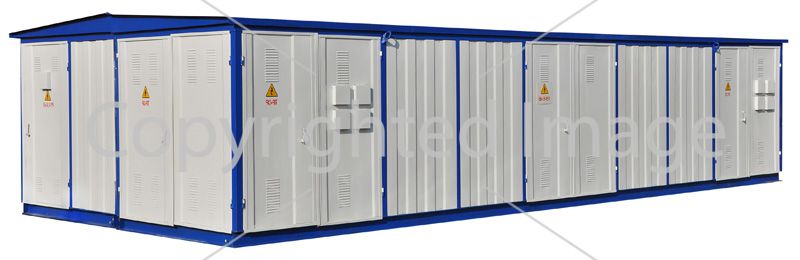

ПІДСТАНЦІЇ ТРАНСФОРМАТОРНІ КОМПЛЕКТНІ КТПБ-400...2500/10(6)0,4 У1 (для міських мереж) блокові

Одно, двох або чотирьох трансформатні, одно або дворядні комплектні трансформаторні підстанції блокові потужністю від 400 до 2500 кВА напругою ВН 6 або 10 кВ і НН напругою 0,4 кВ. Призначені для прийому, перетворення та розподілу електричної енергії трифазного змінного струму частотою 50 Гц у системах із глухозаземленою нейтраллю трансформатора на стороні низької напруги.

Вид кліматичного виконання У1 по ГОСт15150.

Нормальна робота КТПБ забезпечується за таких умов:

1. Висота над рівнем моря – не більше 1000м;
2. Навколишнє середовище – невибухонебезпечне, що не містить струмопровідного пилу, агресивних газів і пар у концентраціях, що знижують параметри КТП у неприпустимих межах;
   швидкість вітру до 36 м/с (швидкість натиску вітру до 800 Па);
3. Тип атмосфери – ІІ згідно з ГОСТ 15150.
4. КТПБ є два або кілька блок-модулів, що встановлюються на фундамент з повністю змонтованими в межах блоків електричними з'єднаннями.

Блоково-модульна будівля служить захисною оболонкою для встановлених в ній складових елементів, усередині якого підтримуються умови, що відповідають умовам експлуатації КТП. КТПБ обладнано освітленням, опаленням та штучною вентиляцією на замовлення. Для управління та регулювання освітленням, опаленням та штучною вентиляцією всередині КТП є шафа власних потреб.

КТП поставляється в блочно-модульних кабінах високої заводської готовності, обшитих панелями з профільного листа або панелями типу «Сендвіч». У кабіни вмонтовані силові трансформатори, шафи високої та низької напруги. Під силовими трансформаторами встановлені маслоприймачі, призначені для прийому не менше 20% мастила трансформатора.

У відсіку високої напруги КТП може бути встановлена КСВ-306 з вимикачами навантаження, роз'єднувачами або вакуумними вимикачами або шафи введення високовольтні ШВВ з вимикачами навантаження або вакуумними вимикачами.

У відсіку низької напруги КТП можуть бути встановлені ЩО-06 або КТП загальнопромислового типу кліматичного виконання У3.

Введення та висновки КТП – кабельні.

У комплект постачання КТП входять силові трансформатори.

Стикування блоків модульної будівлі відбувається за допомогою їхнього зсуву. Для КПТБ потужністю 1600 та 2500 кВА над трансформаторами встановлюються додатково блоки для покращення теплообміну та охолодження трансформаторів.

Для розміщення замовлення КТПБ необхідно надати такі документи:

1. Опитувальний лист на КТПБ.
2. Опитувальний лист на модульну будівлю КТПБ.
3. Компонування обладнання у модульній будівлі КТПБ.
