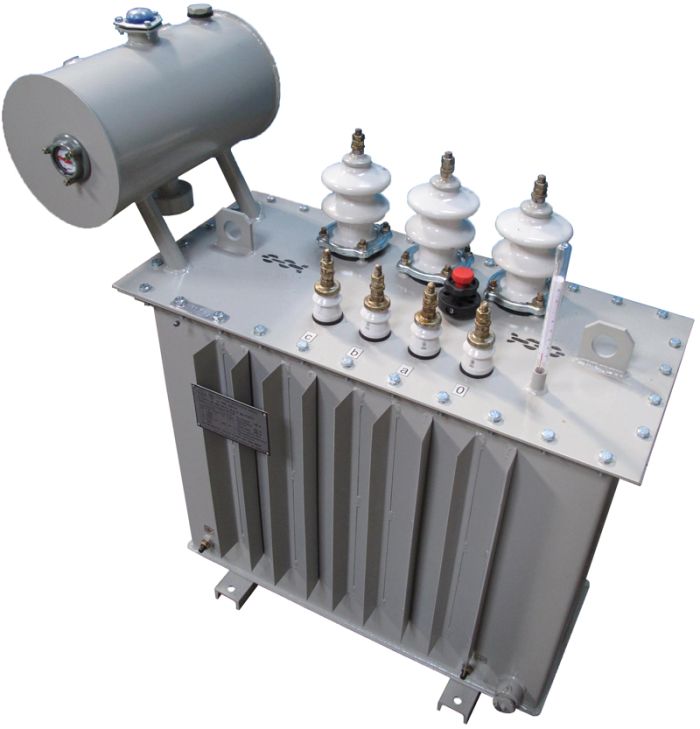

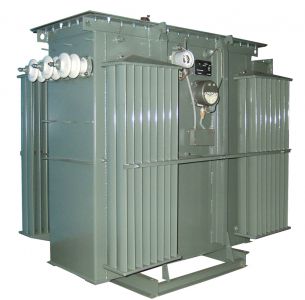

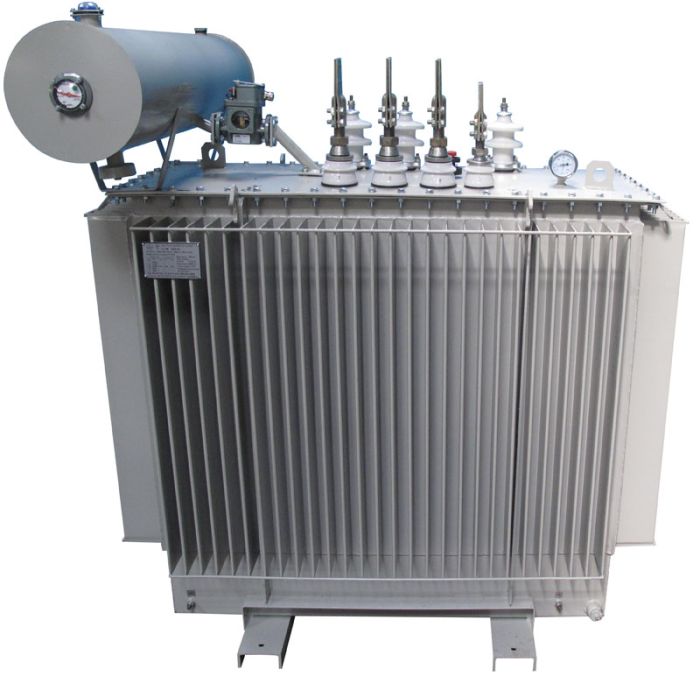

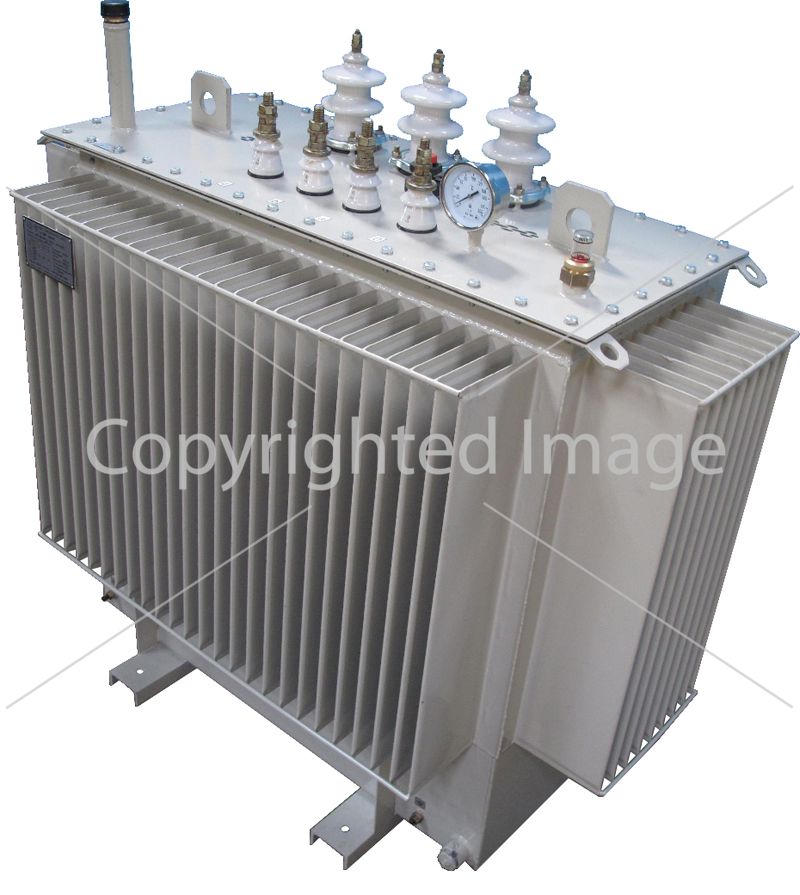

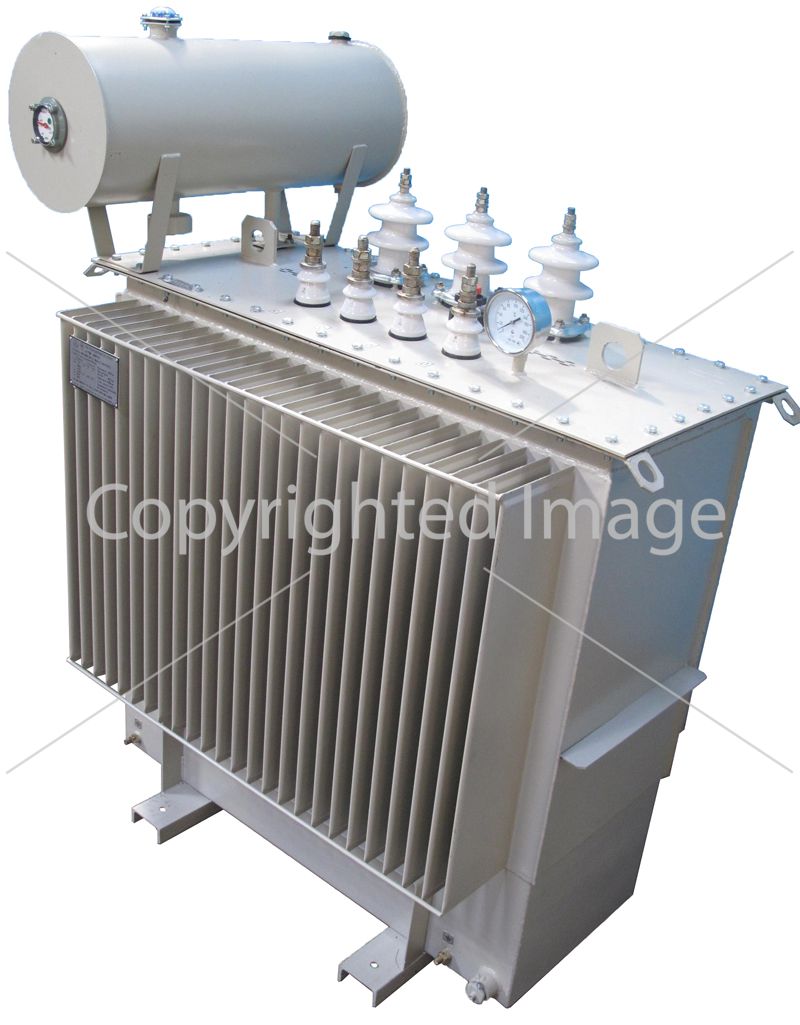

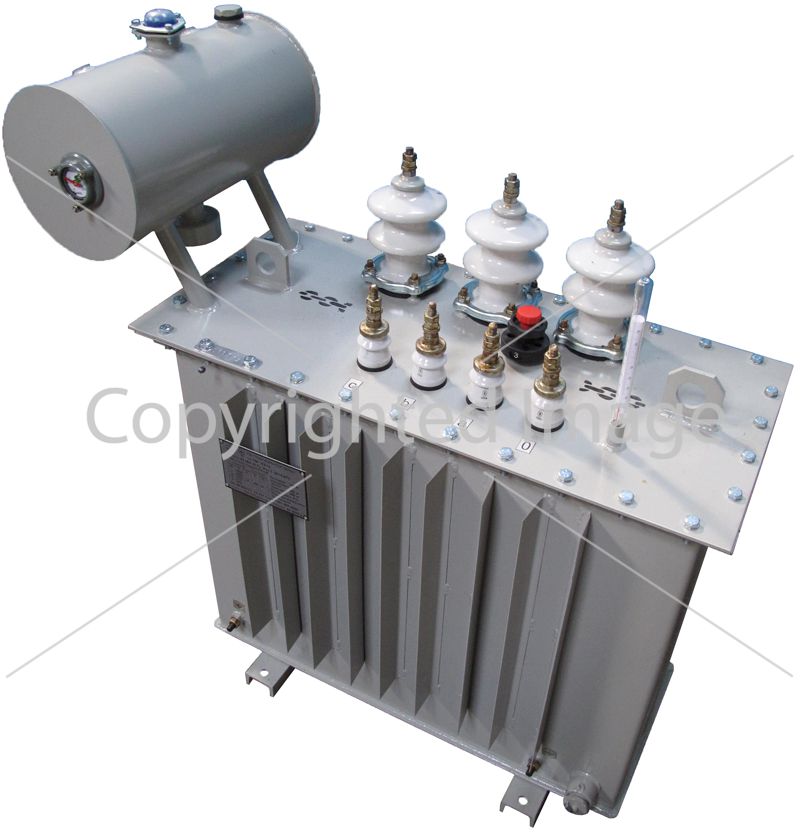

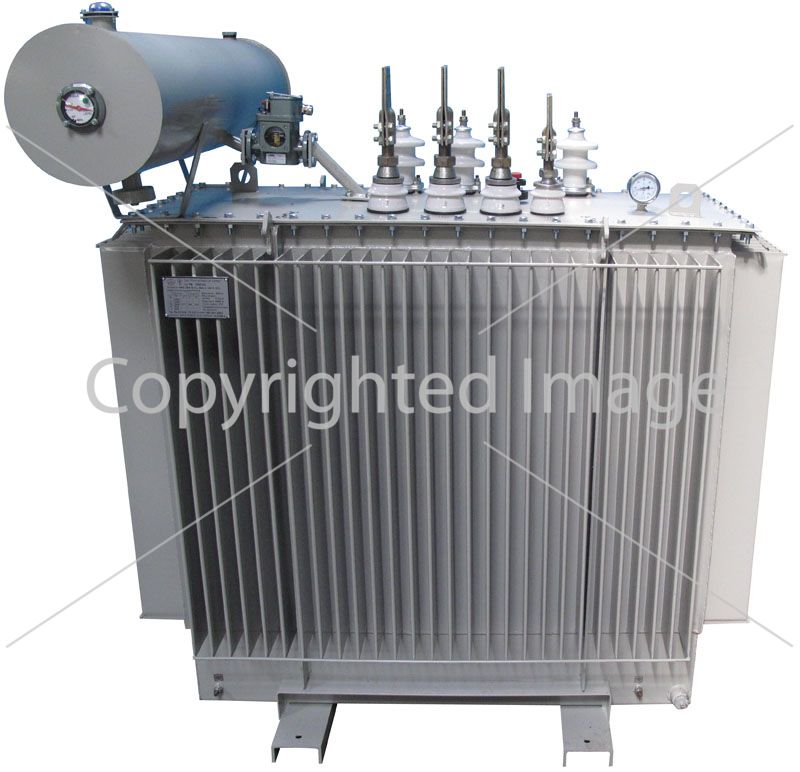

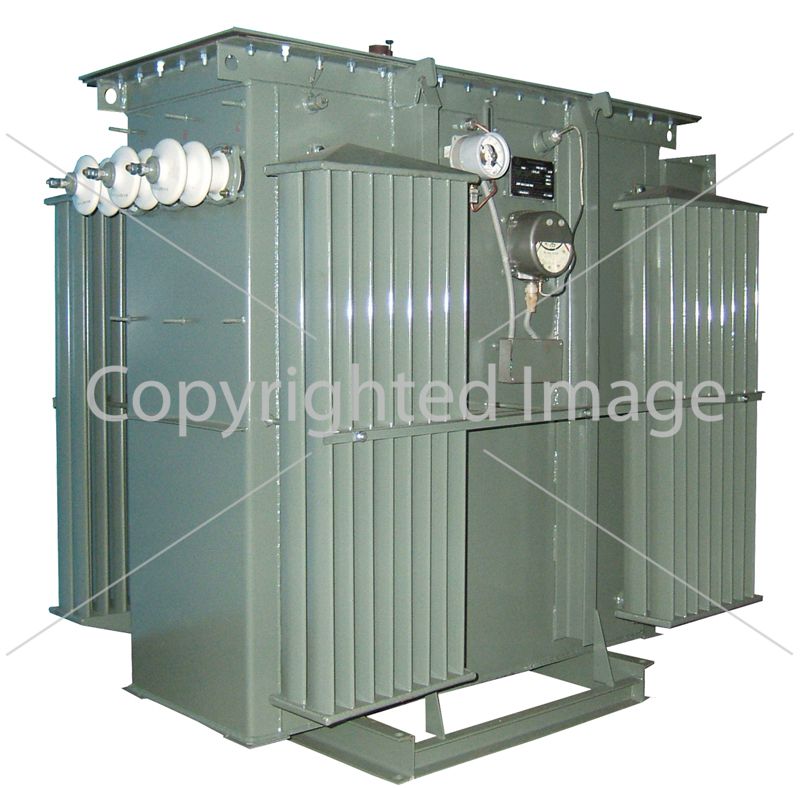

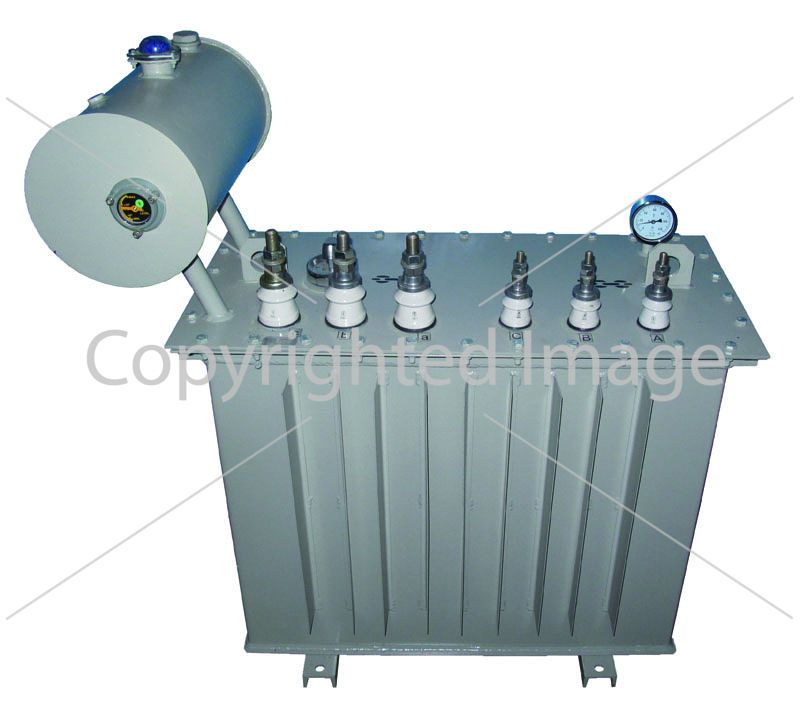

ТРАНСФОРМАТОРИ МАСЛЯНІ ТМ 25-1000/10(6)/0,4 У1
Масляні трансформатори ТМ випускаються потужністю від 25 до 1000 кВА на номінальну напругу первинної обмотки 6 або 10 кВ та номінальну напругу вторинної обмотки 0,4 або 0,23 кВ частотою 50 Гц. Схема та група з'єднань обмоток У/Ун-0 або Д/Ун-11.
Вид кліматичного виконання У1 згідно з ГОСТ 15150.
Нормальна робота трансформаторів забезпечується за таких умов:
1. Висота над рівнем моря – не більше 1000 м;
2. Навколишнє середовище – невибухонебезпечне, що не містить струмопровідного пилу, агресивних газів і пар у концентраціях, що знижують параметри КТП у неприпустимих межах;
3. Швидкість вітру до 36 м/с (швидкість натиску вітру до 800 Па);
4. Тип атмосфери - II за ГОСТ15150;
5. Температура навколишнього середовища - від - 45 ° С до +40 ° С.
Регулювання напруги здійснюється перемиканням без збудження (ПБВ) при відключеному від мережі трансформатор як з боку вищої так і нижчої напруги. Напруга регулюється вищої напруги на величину ±2х2,5% від номінального значення.
Введення трансформатора зовнішньої установки, знімні, ізолятори прохідні порцелянові. При струмах 630 і 2500А на струмопровідних стрижнях кріпляться контактні затискачі з лопаткою, що забезпечує приєднання шини або кабельних наконечників.
Маслорозширювач забезпечує наявність масла при всіх режимах роботи трансформатора і коливання температури навколишнього середовища, а також має вбудований повітроосушувач з масляним затвором.
Для вимірювання температури верхніх шарів олії на кришці встановлено термометр.
Трансформатори потужністю від 400 до 2500 кВА комплектуються ковзанками.
Трансформатори відповідають ГОСТ 116777 та технічним умовам
ТУ У31.1-31617591-001-1005.
Технічні характеристики трансформаторів наведено у таблиці.
|
Потужність, кВА |
Схема з'єдн..ВН |
U н, кВ |
Ркз, Вт |
Рхх, Вт |
U кз, % |
I хх, % |
|
25 |
У |
10 6 |
600 |
115 |
4,5 |
2,8 |
|
25 |
Д |
690 |
115 |
4,7 |
2,8 |
|
|
40 |
У |
10 6 |
880 |
155 |
4,5 |
2,6 |
|
40 |
Д |
1000 |
155 |
4,7 |
2,6 |
|
|
63 |
У |
10 6 |
1400 |
230 |
4,5 |
2,4 |
|
63 |
Д |
1460 |
230 |
4,7 |
2,4 |
|
|
100 |
У |
10 6 |
1970 |
305 |
4,5 |
2,2 |
|
100 |
Д |
2220 |
305 |
4,5 |
2,2 |
|
|
160 |
У |
10 6 |
2650 |
410 |
4,5 |
2,0 |
|
160 |
Д |
3100 |
450 |
4,5 |
2,0 |
|
|
250 |
У |
10 6 |
3700 |
550 |
5,0 |
1,9 |
|
250 |
Д |
4200 |
700 |
5,0 |
1,9 |
|
|
400 |
У |
10 6 |
5500 |
830 |
4,5 |
2,0 |
|
400 |
Д |
5900 |
920 |
4,5 |
2,0 |
|
|
630 |
У |
10 6 |
7600 |
1370 |
5,5 |
1,8 |
|
630 |
Д |
8500 |
1370 |
5,5 |
1,8 |
|
|
1000 |
У |
10 6 |
10800 |
2000 |
5,5 |
1,2 |
|
1000 |
Д |
11000 |
2000 |
5,5 |
1,2 |
Приклад замовлення трансформатора масляного потужністю 1000 кВА напругою по високій стороні 10 кВ та по низькій стороні 0,4 кВ зі схемою з'єднання по високій стороні Д та по низькій стороні У кліматичного виконання У1
Трансформатор ТМ-1000/10/0,4 Д/У У1ТУ У 31.1-316117591-001:2005.
При замовленні також необхідно вказати платіжні та відвантажувальні реквізити замовника.
