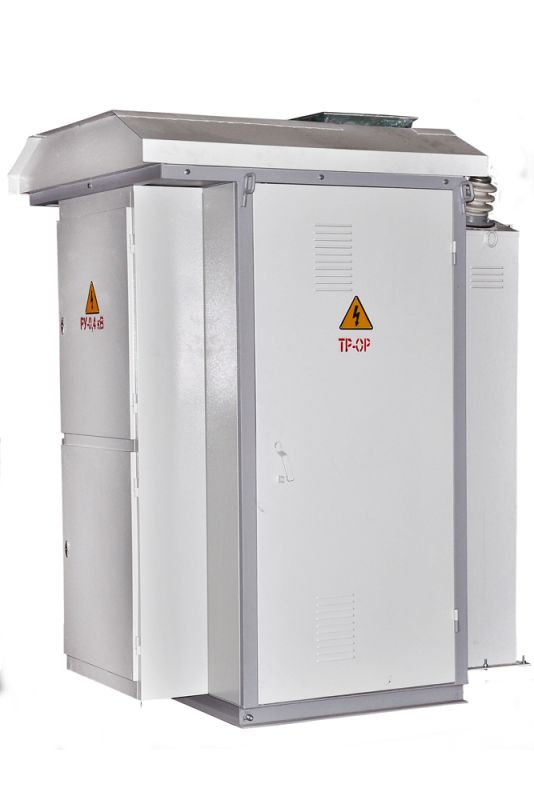

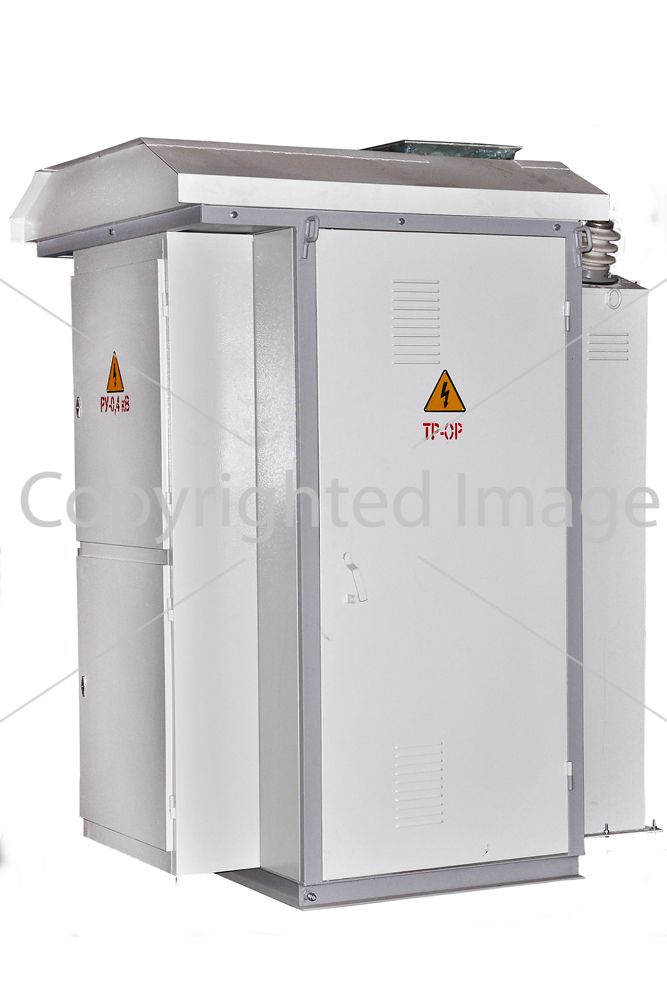

Підстанції трансформаторні комплектні КТПУ-1-25...2500/10(6)0,4 У1 (тупикові кіоскового типу)

ПІДСТАНЦІЇ ТРАНСФОРМАТОРНІ КОМПЛЕКТНІ КТПУ-1-25...2500/10(6)0,4 У1 (тупикові кіоскового типу)

Підстанції трансформаторні комплектні тупикові - КТП-1 потужністю 25-630 кВА, напругою ВН 6 або 10 кВ та напругою ПН 0,4 кВ призначені для прийому, перетворення та розподілу електричної енергії трифазного змінного струму частотою 50 Гц у системах з глухозаземленою нейтраллю трансформатора на стороні низької напруги. КТП-1 призначені для електропостачання сільськогосподарських, промислових споживачів, окремих населених пунктів та невеликих промислових об'єктів у районах з помірним кліматом (від -45 ° С до +40 ° С). КТП-1 встановлюється на найпростіший бетонний майданчик.

Вид кліматичного виконання У1 згідно з ГОСТ15150.

Нормальна робота КТП забезпечується за таких умов:

1. Висота над рівнем моря – не більше 1000 м;

2. Навколишнє середовище – невибухонебезпечне, що не містить струмопровідного пилу, агресивних газів і пар у концентраціях, що знижують параметри КТП у неприпустимих межах;

3. Швидкість вітру до 36 м/с (швидкість натиску вітру до 800 Па);

4. Тип атмосфери – ІІ за ГОСТ 15150.

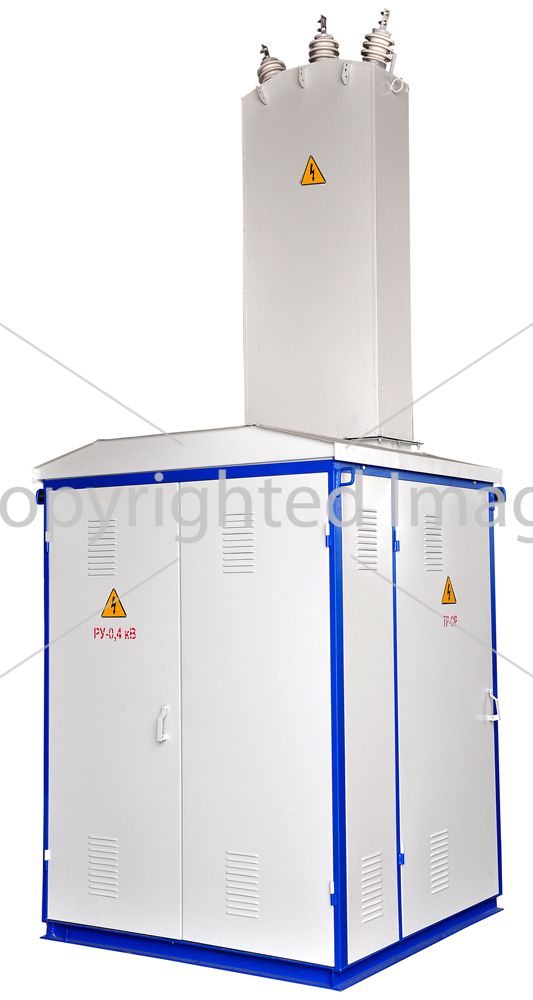

Високовольтне введення - повітряне або кабельне, відведення відхідних ліній - повітряні або кабельні.

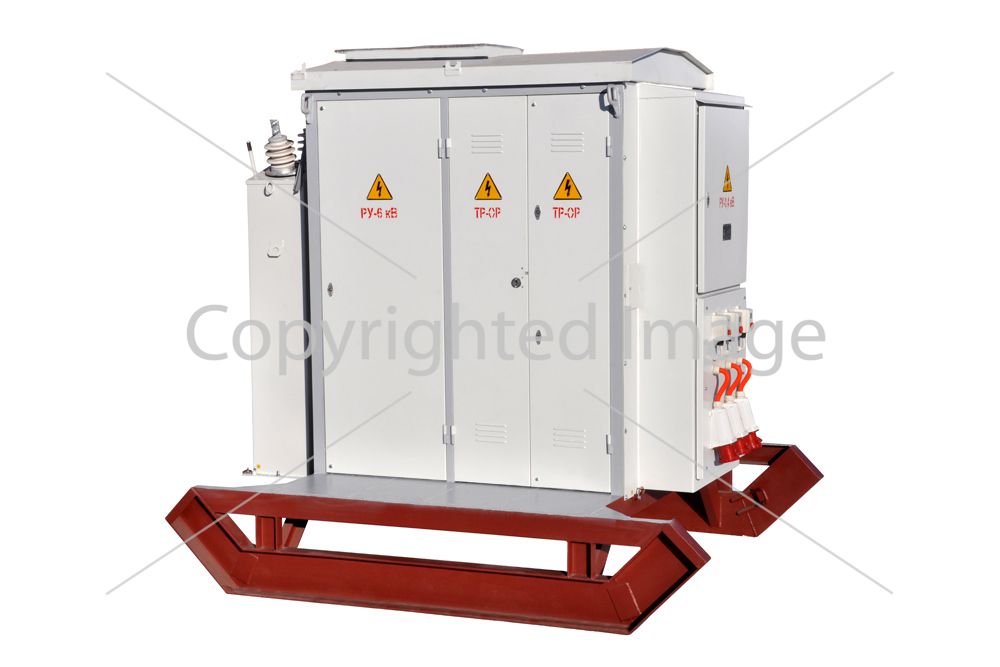

Тупикові КТП-1 виготовляються як однотрансформаторні так і двотрансформаторні (з секціонуванням за високою і низькою напругою).

На стороні ПН встановлені автоматичні вимикачі. Їх кількість та номінальний струм наведено у таблиці.

У комплект поставки КТП входять шафи УВН (повітряне введення) та РУНН, силовий трансформатор, роз'єднувач зовнішньої установки РЛНДз-10/630 (на замовлення).

На замовлення в КТП можуть бути передбачені лінії вуличного освітлення, що включаються автоматично за вбудованим сигналом реле.

Приклад замовлення КТП потужністю 630 кВА напругою мережі 6 кВ повітряне введення ВН та кабельне введення ПН

КТПУ-1К-630/6/0,4 У1 ТУ У 3.2-14152239-001:2004.

При замовленні також необхідно вказати платіжні та відвантажувальні реквізити замовника.

Основні технічні параметри КТП

На вимогу замовника можлива заміна автоматичних вимикачів на лініях, що відходять.

Примітка: в КТП потужністю 25-400 кВА QS1-роз'єднувач РВз-10-630У3

                  в КТП потужністю 630-2500 кВА QS1-вимикач навантаження

                  ВН-РА-10-630У3.
