Підстанції трансформаторні комплектні КТПЖ-25...400/27,5/0,4 У1

ПІДСТАНЦІЇ ТРАНСФОРМАТОРНІ КОМПЛЕКТНІ КТПЖ-25...400/27,5/0,4 У1

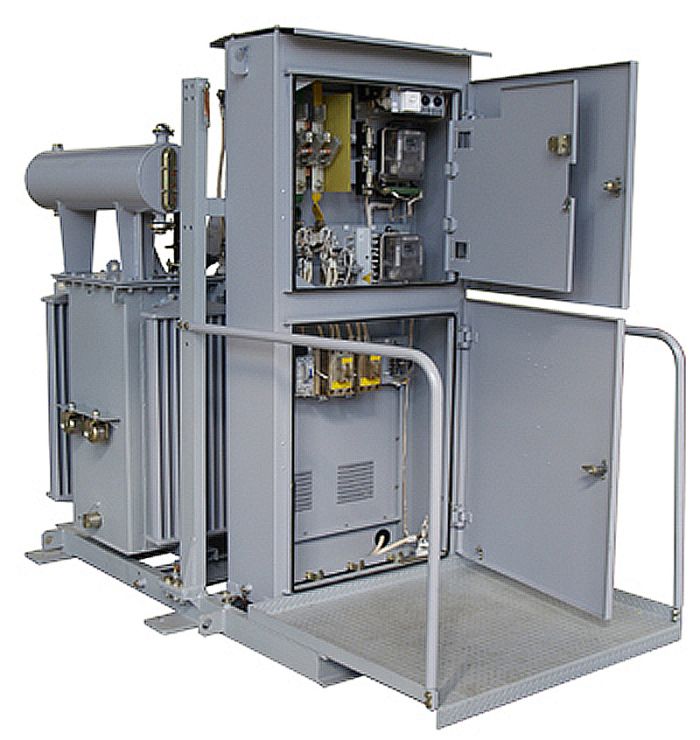

Підстанції трансформаторні комплектні для залізничних електричних мереж КТПЖ-25…400/27,5/0,4 У1 являють собою однотрансформаторні підстанції зовнішньої установки, що живляться за схемою ДПР (два дроти-рейки), і служать для прийому електричної енергії частотою 50Гц напругою 27, 0,4кВ та постачання нею лінійних споживачів залізничних станцій, роз'їздів, зупинок поїздів, переїздів та лінійно-колійних будівель у районах з помірним кліматом (від -45°С до +40°С).

Вид кліматичного виконання У 1 згідно з ГОСТ 15150.

Нормальна робота КТПЗ забезпечується за таких умов:

1. Висота над рівнем моря – не більше 1000 м;

2. Навколишнє середовище – не вибухонебезпечне, що не містить струмопровідного пилу, агресивних газів і пар у концентраціях, що знижують параметри КТП у неприпустимих нормах;

3. Тип атмосфери - II за ГОСТ 15150.

КТПЖ встановлюється безпосередньо біля залізничної опори та підключається до контактної мережі за допомогою роз'єднувача РДз-35, який встановлюється на опорі.

Підстанції можуть забезпечувати облік активної та реактивної електричної енергії.

У КТПЖ є блокування, що забезпечують безпечну роботу обслуговуючого персоналу. На лініях підстанції встановлені автоматичні вимикачі блоки рубильників-запобіжників.

Приклад запису однотрансфоматорної КТП потужністю 400 кВА напругою мережі ВН 27,5 кВ та напругою мережі ПН 0,4 кВ

КТПЖ-400/27,5/0,4 У1 ТУ У 3.2-14152239-009:2009

При замовленні необхідно вказати платіжні та відвантажувальні реквізити замовника.

Основні технічні характеристики КТП.

На вимогу замовника можлива заміна автоматичних вимикачів на лініях, що відходять.
